PCB在線激光鐳雕機作業指導書

一、設備概述

PCB在線激光鐳雕機是一種高精度自動化設備，用于在印刷電路板（PCB）表面進行永久性標記，如序列號、二維碼、LOGO等。其核心部件包括激光發生器、光學系統、運動控制模塊及視覺定位系統，具有非接觸、高速度、高分辨率的特點。

二、安全注意事項

1. 激光安全：

– 操作時需佩戴專用激光防護眼鏡，禁止直視激光束或反射光。

– 設備運行時關閉防護罩，避免人體接觸激光路徑。

2. 電氣安全：

– 確保設備接地良好，禁止帶電插拔電纜或模塊。

3. 環境要求：

– 工作環境溫度10-30℃，濕度≤70%，避免粉塵和震動干擾。

三、操作流程

1. 開機準備

– 檢查電源（220V±10%，50Hz）、氣源（0.5MPa潔凈壓縮空氣）是否正常。

– 啟動設備總電源，依次打開控制電腦、激光器、運動控制系統。

2. 軟件設置

– 打開鐳雕控制軟件（如EZCAD），導入PCB設計文件（Gerber/DXF格式）。

– 設置雕刻參數：

– 激光功率：20-80%（根據材料調整，如FR4常用50%）。

– 頻率：20-100kHz（精細標記建議高頻）。

– 速度：500-2000mm/s（兼顧效率與質量）。

– 校準視覺定位系統，確保PCB基準點（Fiducial Mark）識別準確。

3. 裝板與定位

– 將PCB固定在治具上，確保平整無翹曲。

– 通過軟件“自動對焦”功能調整激光焦距（典型值±0.1mm）。

4. 試雕與驗證

– 選擇單板模式試雕，檢查標記清晰度、位置偏差（需≤±0.05mm）。

– 使用二維碼掃描儀或顯微鏡驗證可讀性，調整參數直至達標。

5. 批量生產

– 切換至連續作業模式，啟動自動傳送帶（如有）。

– 每30分鐘抽檢1次，記錄《鐳雕質量檢查表》。

6. 關機與維護

– 關閉激光器，待冷卻5分鐘后切斷總電源。

– 每日清潔光學鏡片（用無水乙醇和無塵布），每周檢查導軌潤滑情況。

四、常見問題處理

| 故障現象 | 可能原因| 解決方法|

|–|-|–|

| 標記模糊 | 焦距偏移/鏡片污染| 重新對焦或清潔光學組件|

| 位置偏差 | 基準點識別錯誤 | 重新校準視覺系統|

| 激光功率不穩定 | 電源波動/激光器老化| 檢查供電或聯系廠商維修|

五、質量要求

1. 標記內容完整無缺失，邊緣清晰無燒焦。

2. 二維碼/條碼需通過ISO/IEC 15415標準驗證（等級≥B級）。

3. 位置公差：±0.1mm（相對于設計文件）。

六、記錄與追溯

– 每批次記錄《激光鐳雕工藝參數表》，保存至MES系統。

– 標記內容需與PCB批次號綁定，確保全程可追溯。

編制： 技術部

版本： V1.2

生效日期： 2023-11-01

（注：本指導書需配合設備廠商手冊及企業SOP使用，操作人員需通過崗前培訓考核。）

PCB在線激光鐳雕機使用教程

一、設備簡介

PCB在線激光鐳雕機是專為印刷電路板(PCB)行業設計的高精度標記設備，采用先進的光纖激光技術，可在各種金屬/非金屬材料表面實現永久性標記。本設備集成于生產線中，支持自動化操作，具有標記速度快（最高可達7000mm/s）、精度高（±0.01mm）、免維護等優勢。

二、安全須知

1. 激光防護：操作時必須佩戴專用激光防護眼鏡（OD7+級別）

2. 設備接地：確保設備接地電阻＜4Ω，防止靜電損壞電路

3. 防火措施：工作區配備CO2滅火器，禁止存放易燃物品

4. 急停裝置：熟悉控制面板上的紅色急停按鈕位置

三、操作流程

1. 開機準備

– 檢查氣壓源（0.6-0.8MPa）和電源（AC220V±10%）

– 打開除塵系統（風壓需保持15-20kPa）

– 預熱激光器（環境溫度＜15℃時需預熱10分鐘）

2. 軟件設置

– 啟動MarkingMate 3.0控制軟件

– 導入Gerber文件或DXF圖紙（支持RS-274X格式）

– 設置雕刻參數（推薦初始參數）：

? 金屬表面：功率30W/頻率20kHz/速度2000mm/s

? 阻焊層：功率15W/頻率50kHz/速度3000mm/s

– 建立坐標映射（使用CCD視覺定位時誤差應＜0.05mm）

3. 校準測試

– 放置測試板（建議使用FR-4基板）

– 執行3點自動對焦（Z軸重復精度±0.005mm）

– 進行5×5陣列測試雕刻

– 使用顯微鏡檢查線寬（應達到0.02mm分辨率）

4. 批量生產

– 啟用傳送帶模式（節拍時間可設定為3-15秒）

– 開啟實時檢測功能（OCR讀取正確率＞99.9%）

– 每2小時抽樣檢查標記深度（銅層應達15-20μm）

四、維護要點

1. 日常維護

– 每日清潔光學鏡片（使用無水乙醇和無塵棉簽）

– 檢查導軌潤滑（每周添加LICON FX油脂）

– 清理集塵箱（當容量達到80%時必須清空）

2. 月度保養

– 校準光路（需使用專用能量計，功率偏差＜±3%）

– 檢查振鏡系統（掃描角度需保持±12°對稱）

– 測試冷卻系統（水溫應穩定在20±1℃）

五、故障處理

1. 常見問題解決方案：

– 標記發黃：調整頻率至30kHz以上，降低功率10%

– 位置偏移：清潔定位傳感器，重新校準CCD相機

– 深度不均：檢查擴束鏡是否污染，調整離焦量

2. 錯誤代碼速查：

– E101：激光器溫度過高（檢查冷水機流量）

– E205：振鏡通信故障（重新插拔數據線）

– E307：氣壓不足（檢查電磁閥是否堵塞）

注意事項：

1. 禁止在設備運行時打開防護罩

2. 不同材料需進行參數驗證（提供材料參數庫）

3. 長期停用需每周通電1小時保持電容活性

本設備支持二維碼、條形碼、序列號等可變數據標記，通過工業4.0接口（支持PROFINET/OPC UA）可接入MES系統。建議每2000工作小時進行專業級光學系統檢測，以確保最佳加工質量。

（注：具體參數請以設備實際型號的技術手冊為準，本教程適用于LC-F20系列標準機型）

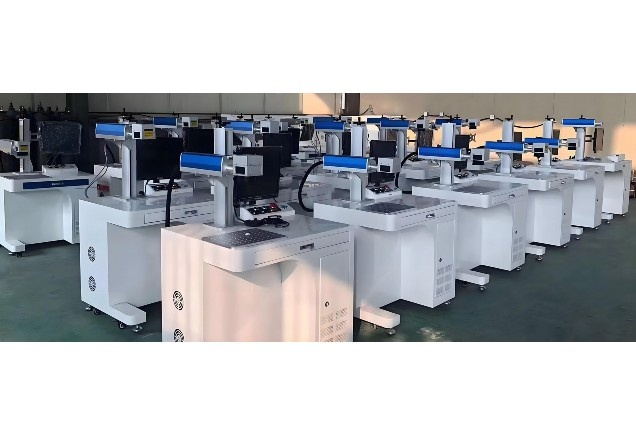

鐫刻未來的光刃：激光鐳雕設備的技術革命與產業重塑

在東莞一家精密電子元件廠的車間里，一臺激光鐳雕設備正以0.01毫米的精度在金屬表面刻寫微縮編碼，藍色的激光束所到之處，金屬表面瞬間氣化形成永久的標記。這一幕正在中國數以萬計的工廠中上演，激光鐳雕技術以其”無接觸、無耗材、高精度”的特性，悄然改變著現代制造業的面貌。從智能手機背板的LOGO雕刻到醫療器械的永久性標識，從汽車零部件的追溯碼到航天元件的微細加工，激光鐳雕設備已成為先進制造不可或缺的”光之筆”。這束不過頭發絲粗細的激光，正在書寫中國智造的新篇章。

激光鐳雕技術的核心在于將高能量激光束精確聚焦于材料表面，通過光熱效應使材料瞬間汽化或發生化學變化，從而形成永久性標記。與傳統機械雕刻、油墨印刷相比，這種”以光為刀”的技術具有革命性優勢：雕刻精度可達微米級，是頭發絲直徑的1/70；加工速度以毫秒計算，比機械方式快數十倍；更重要的是無需物理接觸，避免了材料變形和工具磨損問題。在深圳一家激光設備企業的研發中心，工程師們通過諧振腔設計優化和Q開關技術創新，將光纖激光器的脈沖寬度壓縮至納秒級，峰值功率提升至千瓦量級，使不銹鋼材料的雕刻速度達到12000mm/s，同時將能耗降低30%。這種技術突破不僅來自光學理論的進步，更得益于中國在數控系統、運動控制算法等配套技術上的整體提升。

中國激光鐳雕設備的崛起是一部典型的”引進-消化-創新”的技術追趕史。2000年初，國內市場還被德國通快、美國相干等國際巨頭壟斷，一臺設備售價高達百萬元。轉機出現在2010年后，以武漢銳科、深圳創鑫為代表的本土企業突破了光纖激光器的核心技術，通過產業鏈垂直整合將成本降低70%。江蘇一家專精特新企業甚至開發出可調節波長的新型激光源，同一臺設備既能處理金屬的深雕又能勝任塑料的淺刻，打破了國外企業在多材料加工領域的技術壁壘。據中國光學學會激光加工專委會統計，2022年國產激光鐳雕設備國內市場占有率已達82%，全球市場份額提升至35%，在消費電子加工等細分領域更是形成絕對優勢。這種逆襲不僅降低了制造業的加工成本，更重要的是使中國企業在技術路線上擁有了定義權。

激光鐳雕設備的普及正在重塑制造業的價值鏈條。在浙江溫嶺的工量具產業集群，50余家企業聯合引入了激光標識系統，每個產品都鐫刻包含材質、批次、質檢信息的二維碼。掃一掃這個不足芝麻大小的標記，就能追溯從原材料到成品的全生命周期數據，使產品溢價提高20%。更深遠的影響在于設計自由度的解放，廣東一家衛浴企業利用三維激光雕刻技術，在金屬表面創造出傳統蝕刻工藝無法實現的漸變紋理，單款設計就獲得23項國際專利。這些變化印證了諾貝爾物理學獎得主阿瑟·阿什金的預言：”激光給了人類塑造物質的終極工具。”當?shù)窨叹韧黄蒲苌錁O限進入納米尺度，當加工對象從金屬擴展到陶瓷、單晶硅甚至生物組織，激光鐳雕正在模糊制造與創造的邊界。

站在工業4.0的門檻回望，激光鐳雕設備的發展軌跡揭示了一個深刻規律：真正改變產業形態的技術創新，往往發生在不同學科的交匯處。光學精密機械、電子控制算法、材料科學的跨域融合，催生了這項”溫柔而精確”的加工方式。在安徽合肥的科學島上，科研人員正試驗用飛秒激光在心臟支架上雕刻促細胞生長的微納結構；在陜西西安的實驗室里，超快激光被用于制備量子器件的超導線路。這些探索預示著激光鐳雕技術將從”制造工具”進化為”創造媒介”。

當最后一臺機械雕刻機被搬出上海某鐘表廠的車間時，廠長在日志上寫道：”我們告別了金屬與刀具的碰撞時代，迎來了光與物質對話的新紀元。”這或許是對激光鐳雕革命最好的注腳。在未來工廠的藍圖中，激光設備將不僅是加工單元，更是連接數字世界與物理世界的接口——設計文件直接轉化為物質形態，產品信息永久鐫刻于分子結構。這種轉變不僅提升了制造效率，更重新定義了”制造”本身的意義。隨著中國在超快激光、自適應光學等前沿領域持續投入，下一場制造革命的光源，或?qū)⑹紫仍跂|方點亮。
